ProCAST-Node-Reader

ProCAST-Node-Reader是基于Qt平台所开发的，用于正确读取ProCAST计算软件的中间导出数据的专用软件。

在ProCAST的使用过程中，计算的中间数据，例如由用户所选取的(collect)的节点所携带的某一时层的某些信息，是以其专用的格式进行存储。尽管这些格式可以导出成*.txt的格式(其默认文件通常为ci_data.txt)，但其存储内容不能直接被使用。

在最广泛的数据处理中，*.csv格式的数据因其能够不依赖特定安装软件(例如Office Excel, WPS Sheet)即可完整显示表格信息内容，且兼容*.txt编辑形式，因此其具有较好的数据兼容性。

ProCAST-Node-Reader则用于将ProCAST导出的数据转换成易于处理的*.csv形式，其支持如下3种使用模式：

  • 支持在UI界面下将待处理的数据转换成可直接复制粘贴的形式
  • 支持在UI界面下将待处理的数据转换成可编辑的*.csv文件
  • 支持在console模式下依据参数对指定文件转换成可编辑的*.csv文件

ProCAST-Node-Reader用于处理的数据格式文件，参考ProCAST导出的ci_data文件。

功能 1 UI界面中转换ci_data内容为常规表格形式

打开程序后，依次执行如下内容即可获取转换的数据：

  • 单击Select，选择如前述定义的导出数据文件（默认文件名为ci_data.txt）
  • 单击Transform，数据即可完成转换，并显示在右边的plainTextEdit之中
  • 单击Copy，数据即存储在剪贴板，可用于其它操作，例如复制到Excel等软件之中


转换的常规csv每行的定义此次为：

1
Node序号, x, y, z, 场值

功能 2 UI界面中转换ci_data内容为常规*.csv

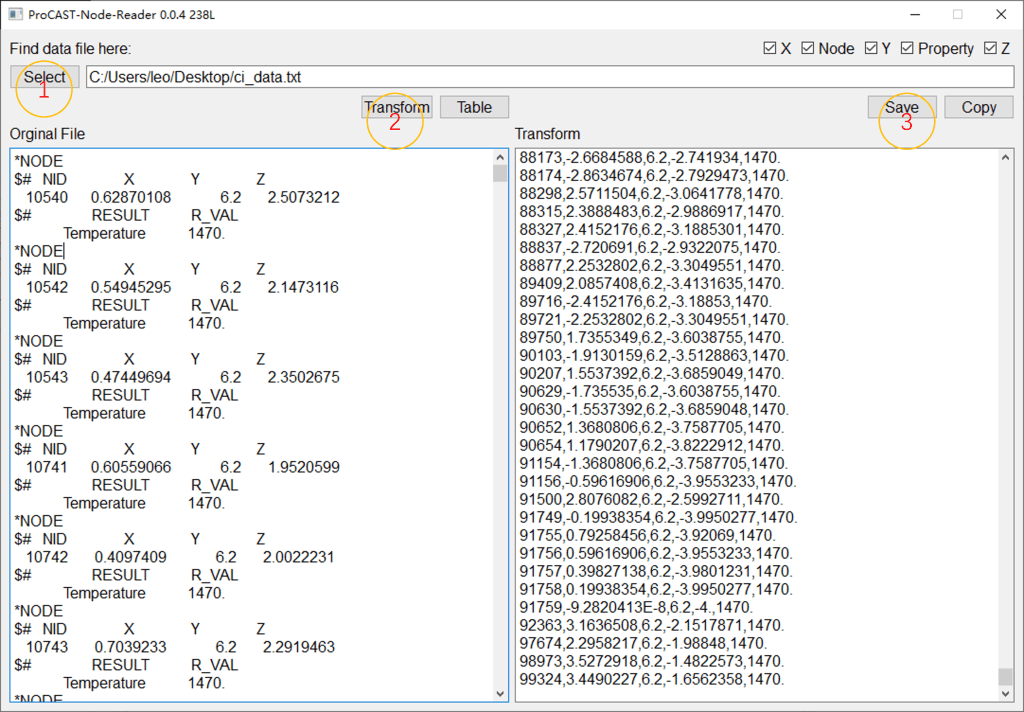

打开程序后，依次执行如下内容即可获取转换的数据：

  • 单击Select，选择如前述定义的导出数据文件（默认文件名为ci_data.txt）
  • 单击Transform，数据即可完成转换，并显示在右边的plainTextEdit之中
  • 单击Save，数据自动存储到读取文件所在文件下，以csv形式保留原文件名


功能 3 在终端中转换ci_data文件到常规csv

软件同时支持在终端中使用，可以在终端中使用如下代码：

  • Windows平台：

    1
    bin\ProCAST-Node-Reader.exe ci_data.txt save ci_data.csv

  • Linux平台：

    1
    ./bin/ProCAST-Node-Reader ci_data.txt save ci_data.csv

以下是参数说明：

  • 第1个参数：代表程序地址，由于该程序符合Leo-iTech构建协议，因此其文件路径在执行目录的./bin目录之下
  • 第2个参数：代表待读取的从ProCAST导出的文件的地址
  • 第3个参数：操作参数save，表示读取后对文件进行转化和保存
  • 第4个参数：代表导出的csv地址，其必须以csv结尾

功能 4 在终端中转换ci_data文件到WJ格式（单文件）

其用法与功能 3类似，仅需将其中的操作参数save改为save-wj，即：

1
    ./bin/ProCAST-Node-Reader ci_data.txt save-wj STEP30.csv
