欢迎使用PSD-PREP

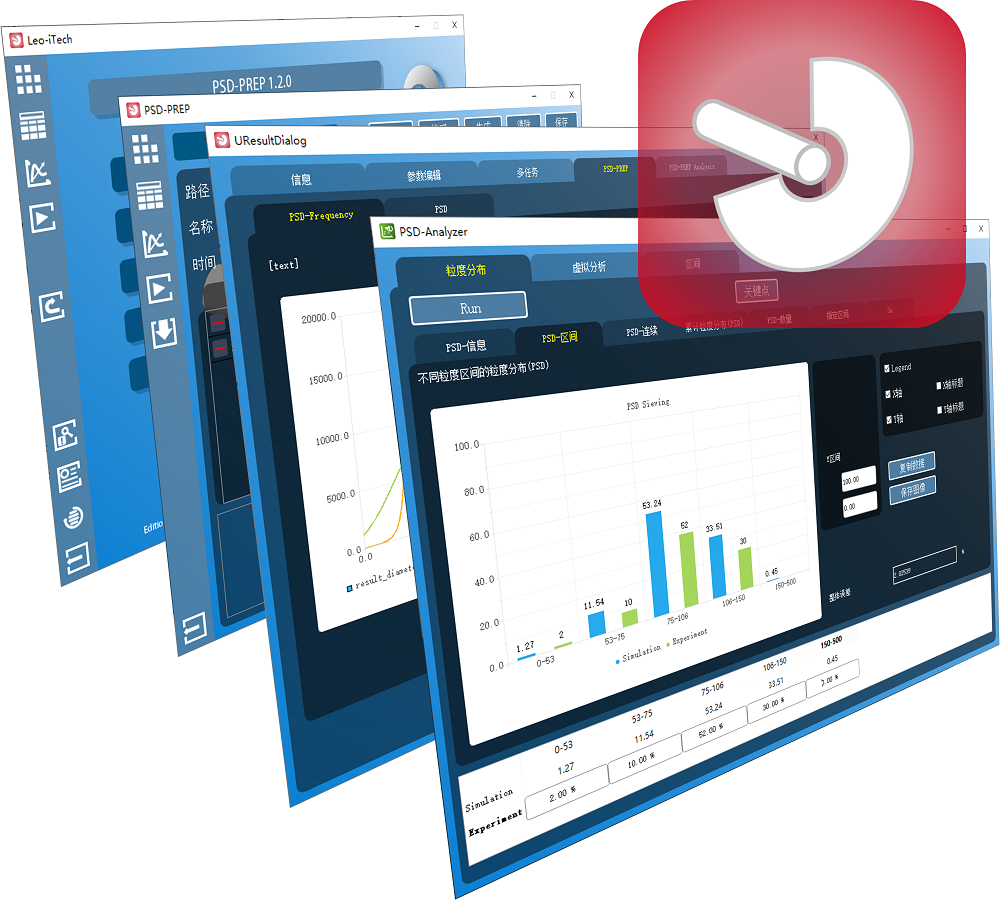

PSD-PREP是设计用于计算并分析PREP工艺粒度分布的专用软件，其同时也包含与PREP相关的其它计算功能。 通过使用PSD-PREP，本领域工程师能够快速处理粒度分布(PSD)分析, 最优工艺分析, 新牌号合金雾化工艺设计等任务。 PSD-PREP还支持用户自定义参数包，自定义算法，终端调用等功能，能够支持作为独立的工艺辅助工具，或作为其它计算工艺的功能扩展模块使用。


技术词汇

  • PSD: Particle Size Distribution, 粒度分布, 一般指尺寸\(d(x)\)与频度\(f(x)\)或累计频度\(F(x)\)的函数关系
  • PREP: Plasma Rotating Electrode Process, 等离子旋转电极雾化工艺
  • CA: Centrifugal Atomization, 离心雾化
  • Electrode Bar: 电极棒，具有指定直径\(D\)和长度\(L\)的高精度加工的圆柱金属棒材
  • Plasma Torch: 等离子炬，一种将电能高效转换为热能的装置，其能喷射出温度极高的电弧（转移弧）或中性火焰（非转移弧），其名义热源温度大约在6000-20000℃。也称为等离子火炬或等离子枪。

PREP工艺

PREP工艺是一种目前广泛使用的金属雾化工艺，其通常用于制备50-150 μm的各类钛(Ti)、镍(Ni)、铁(Fe)或其合金粉末。 与常规的各类气雾化原理不同，PREP工艺是通过离心雾化(CA)原理实现对液态金属的雾化的。 PREP工艺的待雾化材料，是一个高规格精加工的圆柱型合金棒，其通常被称为电极棒。

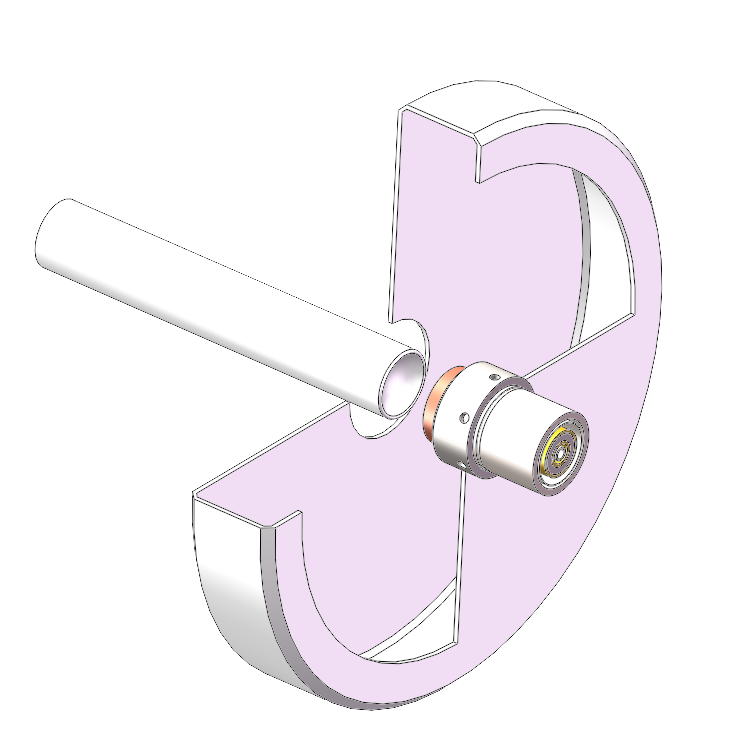

执行PREP工艺时，需要通过某种机械传动方式，将电极棒以指定的转速\(\omega\)沿其轴自转，此时再将电极棒接触等离子炬的高温火焰。其接触端会受热熔化并形成高速自转的旋转液膜。 旋转液膜边缘的液体会在离心力的作用下甩出液滴，这些液滴会受表面张力作用而形成规整的球形，并在气氛中飞行冷凝成球形金属粉末。

由于PREP工艺与的雾化过程与离心力高度相关，因而由其产生的粉末尺寸与转速\(\omega\)、电极棒直径D等参数高度敏感，且其PSD分布集中。
