使用Netfabb的切片功能生成LitC网格

参考LitC-Mesh的定义，这种网格显然可以通过3D切片软件的切片处理结果直接获取。

该操作通过Netfabb软件来执行将十分便利， 这里以HRS模型为例进行说明：

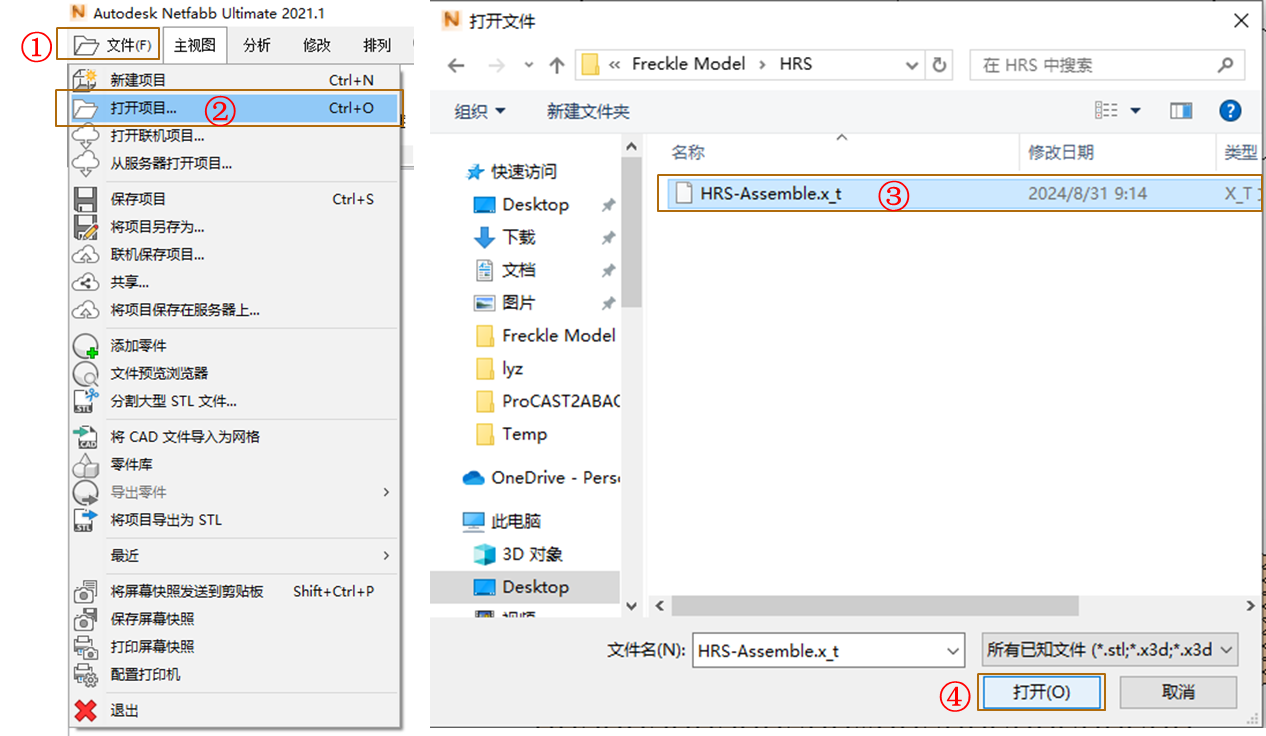

1. 选择文件

首先需要打开图示的切片软件，导入3D模型（格式不限，能正确导入即可）。

步骤（Netfabb）：

• 文件
• 打开项目

• 选择待处理的3D文件

  此处的3D文件可以使用Netfabb支持的所有三维格式

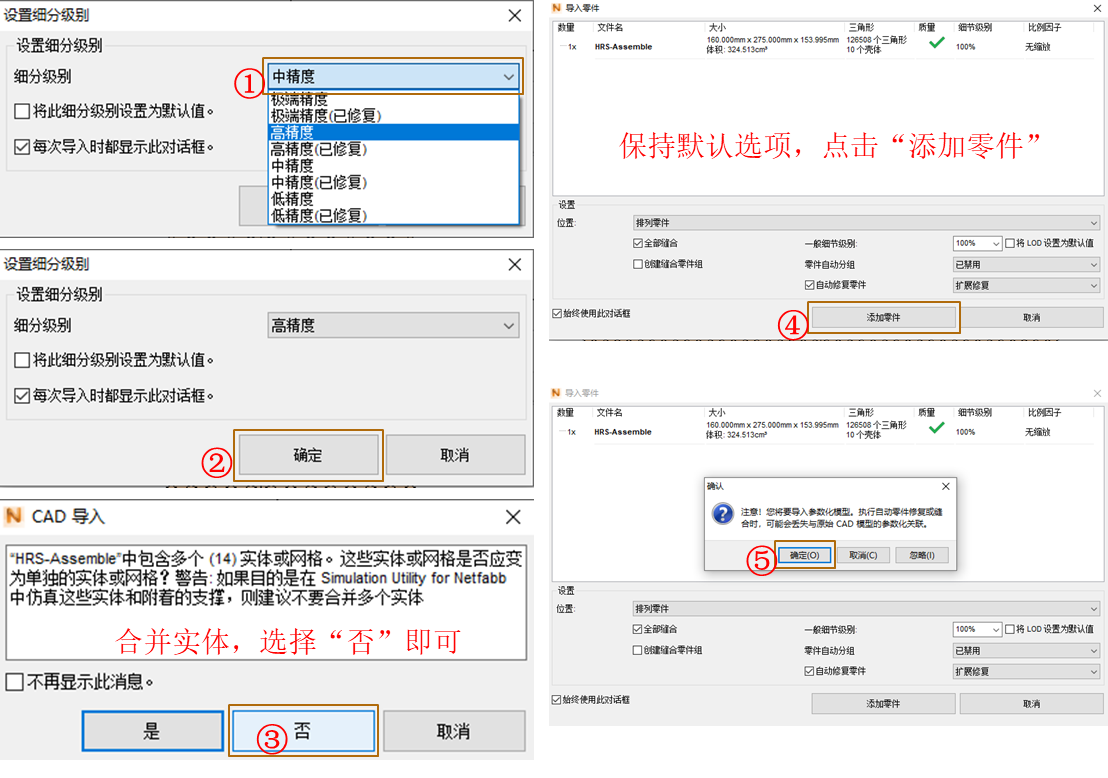

2. 设置模型细分级别

然后需要根据需求设置细分级别。

在导入模型时需要设置细分级别，一般按照如下方式处理：

• 选择合适的细分级别，通常选择高精度
• 单击确定
• 考虑是否合并实体（注意，一般不需要，单击否）
• 保持默认选项，单击添加零件
• 确认CAD自动修复过程，单击确定

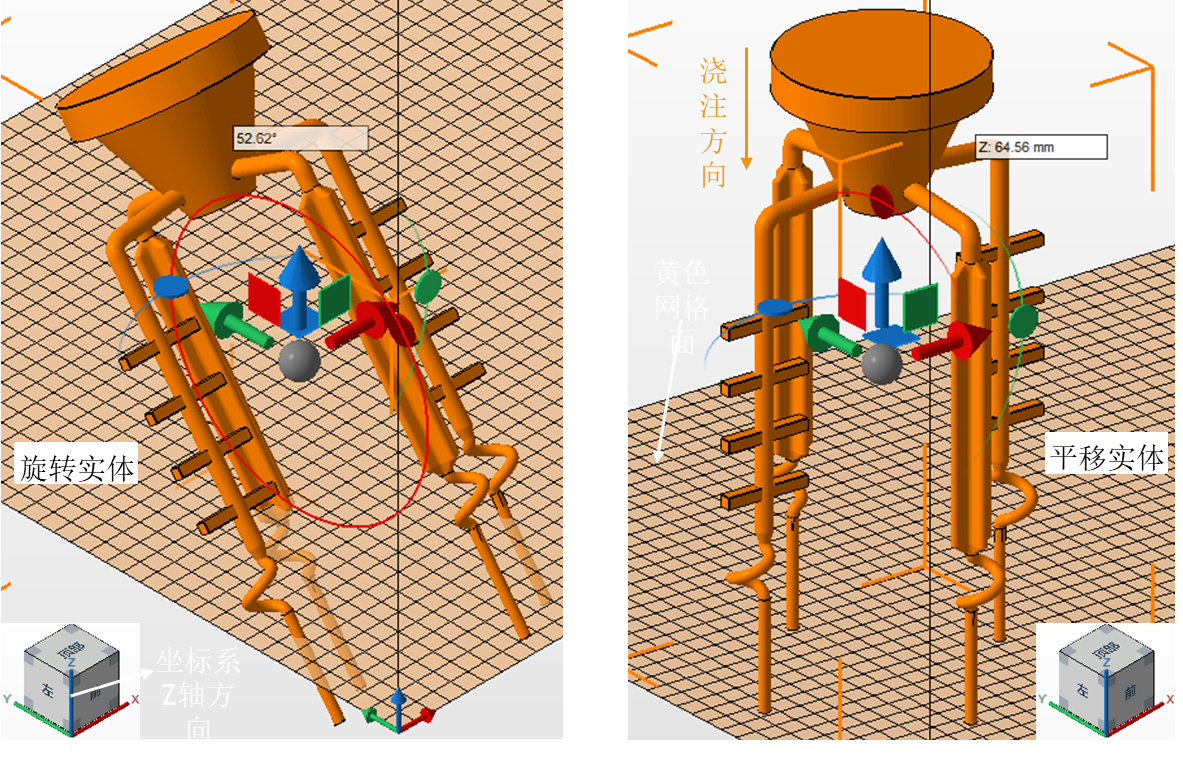

3. 调整模型方位

随后，用户需要通过旋转、平移实体等操作使合金浇注方向与软件坐标系的Z轴方向一致，且要保证模型所在区域完全位于黄色网格面上方。

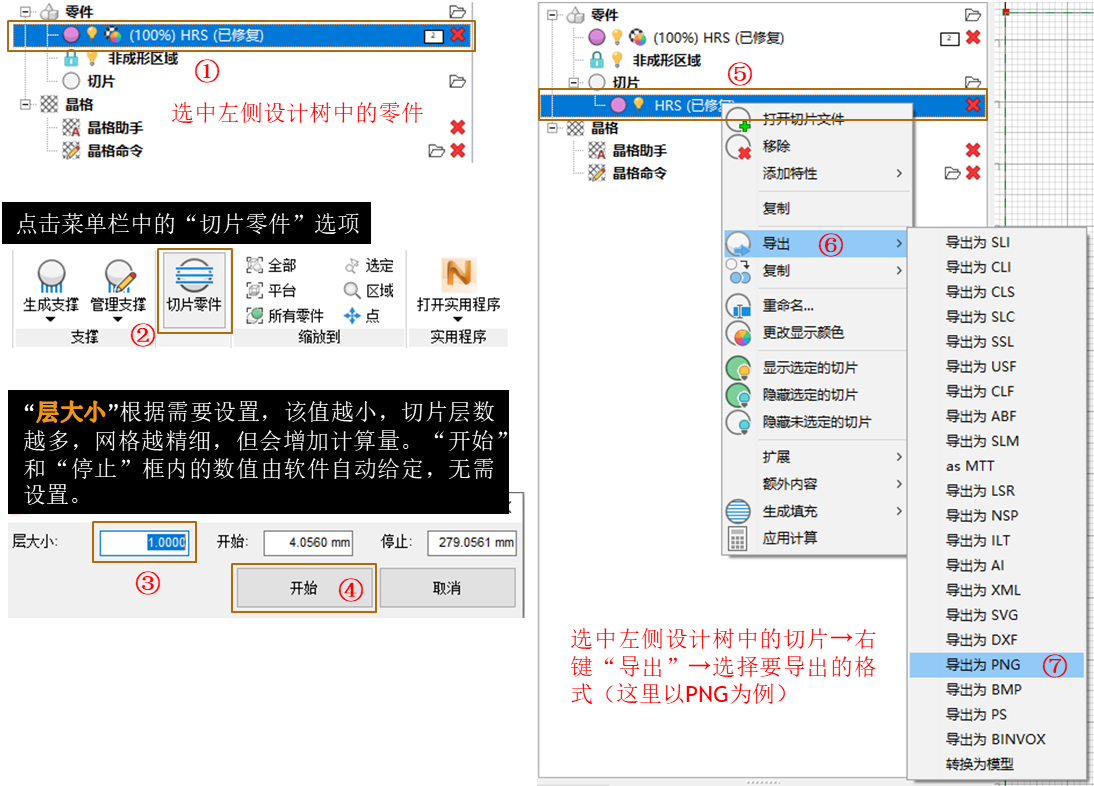

4. 切片

而后，用户需要使用Netfabb的功能完成切片过程。这一过程和3D打印的图像切片过程完全一致，对于Netfabb，其推荐流程如下：

• 选中待切片的零件
• 单击切片零件按钮

• 设置正确的切片层大小（层厚，mm），其起始位置于停止位置由软件自动识别设置

  1	此处的层厚是关键参数

• 待层厚确定后，单击开始并执行切片

• 切片完成后，选择切片结果
• 右键，单击导出
• 设置导出为PNG，准备导出切片

  1	此处的导出格式，可以选择PNG和BMP，但无论哪一种，均需和后续的操作保持一致

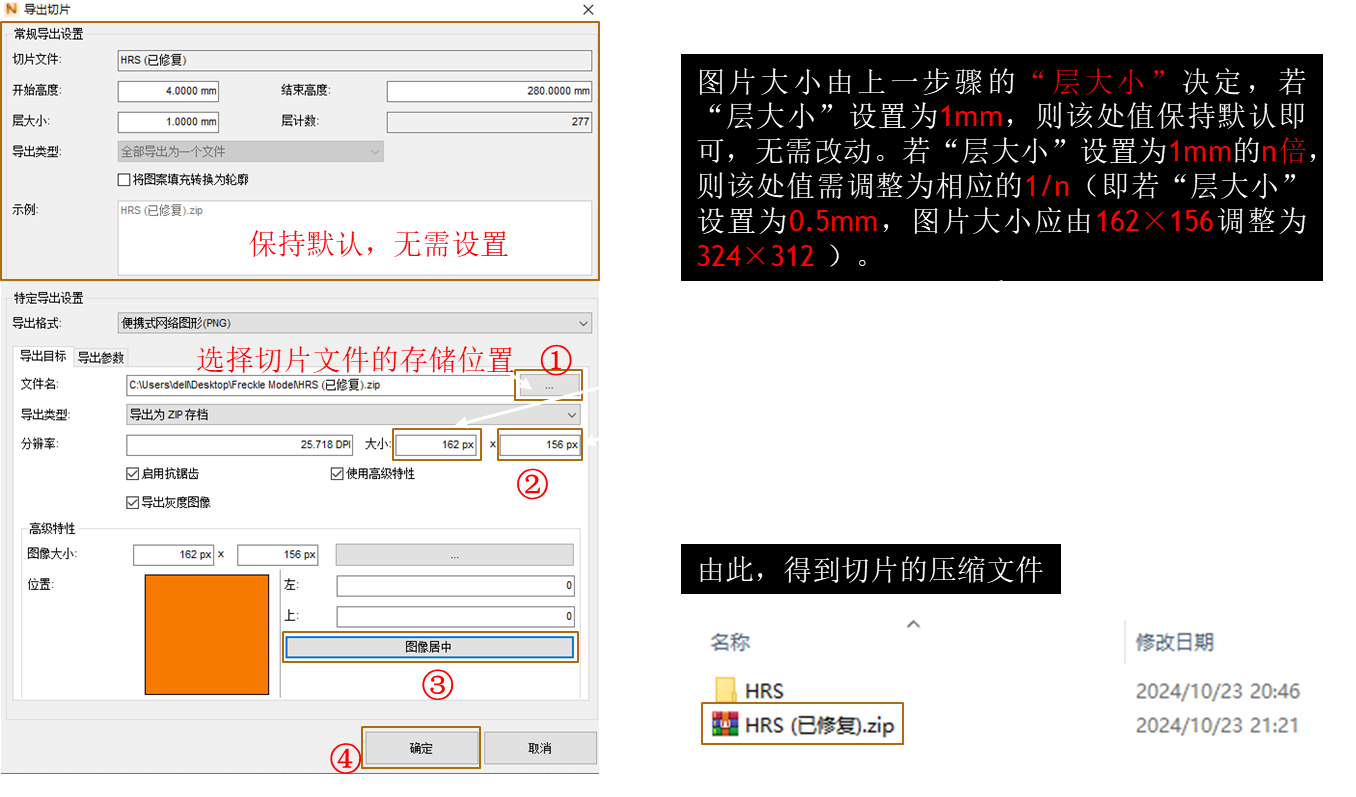

5. 导出切片结果

默认情况下，Netfabb会将上述步骤导出的切片存储成指定格式的压缩包，该压缩包内包含所有层的图片截图，以及对应的xml文件，其定义与LitC网格类似。

因此，用户可以在后续流程使用LitC-Mesh-Generator将该包直接转化为LitC网格。

为使得上述流程可行，导出的图片应当保持“一层一张，层厚一致”，且该层厚必须与网格大小一致。此处需要确认的导出参数如下：

图片大小由上一步骤的层厚决定，若层厚设置为1 mm（默认值），则该处值保持默认即可，无需改动。若层厚设置为1 mm的n倍，则该处值需调整为相应的1/n（即若层厚设置为0.5 mm，图片大小应由162×156调整为324×312 ）。

6. 解压导出的包到本地

默认情况下，Netfabb会将导出结果打包成zip压缩包。

用户随后需要将该zip包解压到本地指定路径，例如，假定该压缩包为：

1

output_slices.zip

并且用户选择将该压缩包解压至：

1

D:/Pack

则应当： * 将该压缩包复制到指定路径D:/Pack * 右键，选择解压到当前文件夹，执行解压

解压后，应当会出现目录：

1

D:/Pack/output_slices

该目录的结构应当包含：

1
2
3
4
5
6

output_slices
├── index.xml # 1个记录了导出内容的xml文件
├── layer_000.png # z=0时的横截面
├── layer_001.png
    ......
└── layer_n.png

7. 使用LitC-Mesh-Generator转换成网格

上述步骤执行完毕后，即可使用LitC-Mesh-Generator完成网格生成。

单击此处以跳转到使用LitC-Mesh-Generator处理网格的步骤。
